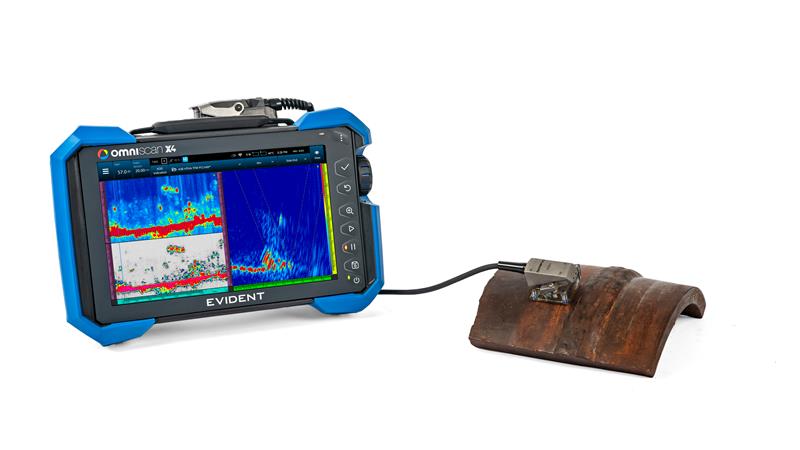

OmniScan X4 64:128PR相控阵在管道焊缝中的应用

提供全聚焦方式（TFM）的OmniScan X4相控阵探伤仪

探测和定义更小的高温氢致（HTHA）裂纹

早期可靠地探测HTHA颇具挑战性，因此通常需要同时使用多种检测方法，以尽可能提高检出率。衍射时差（TOFD）、聚焦相控阵（PA）和全聚焦方式（TFM），特别是在使用双晶线阵（DLA）探头的情况下，已被证明是适合这种应用的特别有效的检测技术。

OmniScan X4 64探伤仪全支持这些方法和创新型相位相干成像（PCI）技术，后者可增强探测微小缺陷和裂纹端的能力。OmniScan X4仪器还提供各种机载软件工具，以简化您的设置和分析工作流程。

集成了DLA探头配置和扫查器配置

高分辨率全聚焦方式（TFM）图像（高达1024 × 1024点）

软件工具优化了从设置到分析的整个TFM检测过程（带AIM模型的扫查计划、自动TCG、稀疏发射、软增益和调色板滑块、实时TFM包络和图像滤波器、闸门和报警）

64 阵元 TFM 孔径和 128 阵元扩展 TFM 孔径（OmniScan X4 64:128PR 和 128:128PR 型号）

相位相干成像可增强探测小缺陷和裂纹端的能力（所有OmniScan X4仪器）

同时采集多达8个TOFD和相控阵组，实现高效筛查

同时采集和显示多达4个TFM和PCI组

可使用TFM和PCI进行平面波成像（PWI）（使用OmniScan X4仪器和线性阵列探头）

超声相控阵探伤仪一般应用在航空航天、管道施工维护、石油化工等等领域与应用当中，对一些形状奇怪的部件进行更加准确的近表面探测，是超声相控阵探伤仪的优势所在。奥林巴斯的超声相控阵探伤仪就拥有出色的探测能力，可以轻松协助检测人员定位和定量材料的缺陷，尤其是类似于腐蚀、裂纹等等隐藏的缺陷与不连续性，帮助不同行业高效完成检测。
